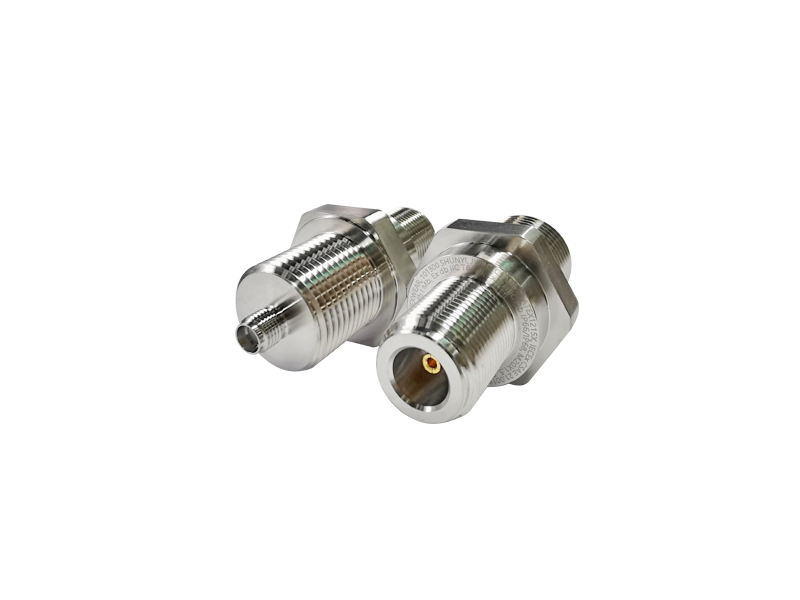

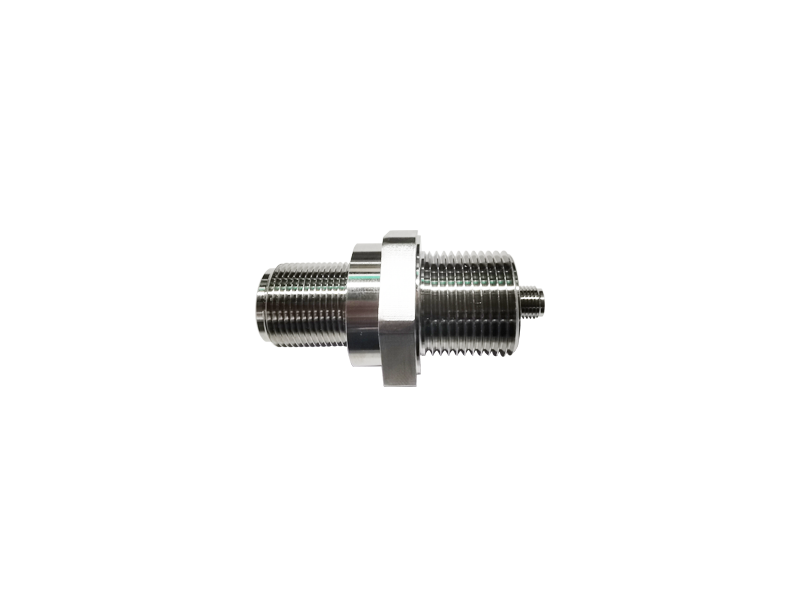

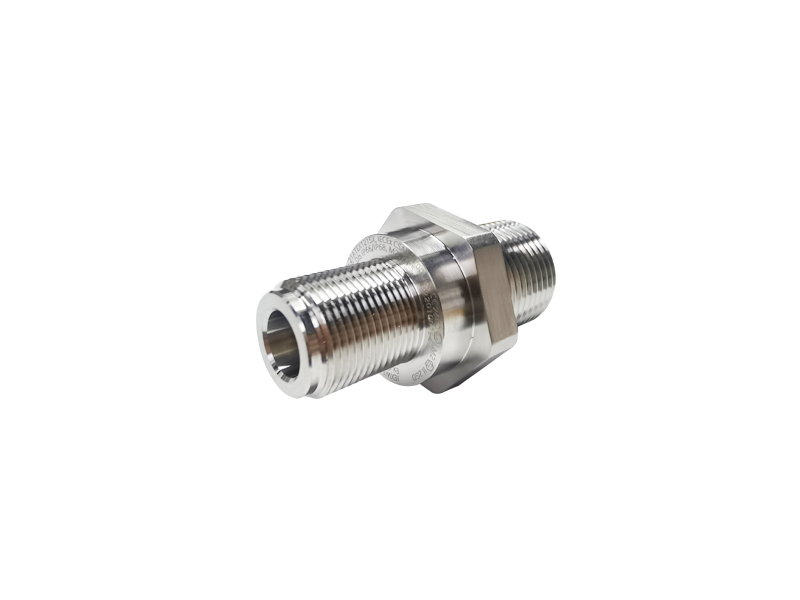

JWRC系列防爆射频连接器是一种用于隔爆外壳的套管,它结合了隔爆结构和射频连接结构,设计用于连接隔爆外壳内的本质安全型信号,允许本质安全型信号通过外壳壁传输,同时保持外壳的隔爆、防尘、防水特性。当防爆射频连接器拧入外壳时,用户将看到一个外部射频连接器,以便轻松连接天线和射频电缆。与外壳内设备的连接必须是经过认证的本质安全型信号,它通常与JIRI系列射频安全栅配合使用,使危险区域的无线部署更快、更简单。

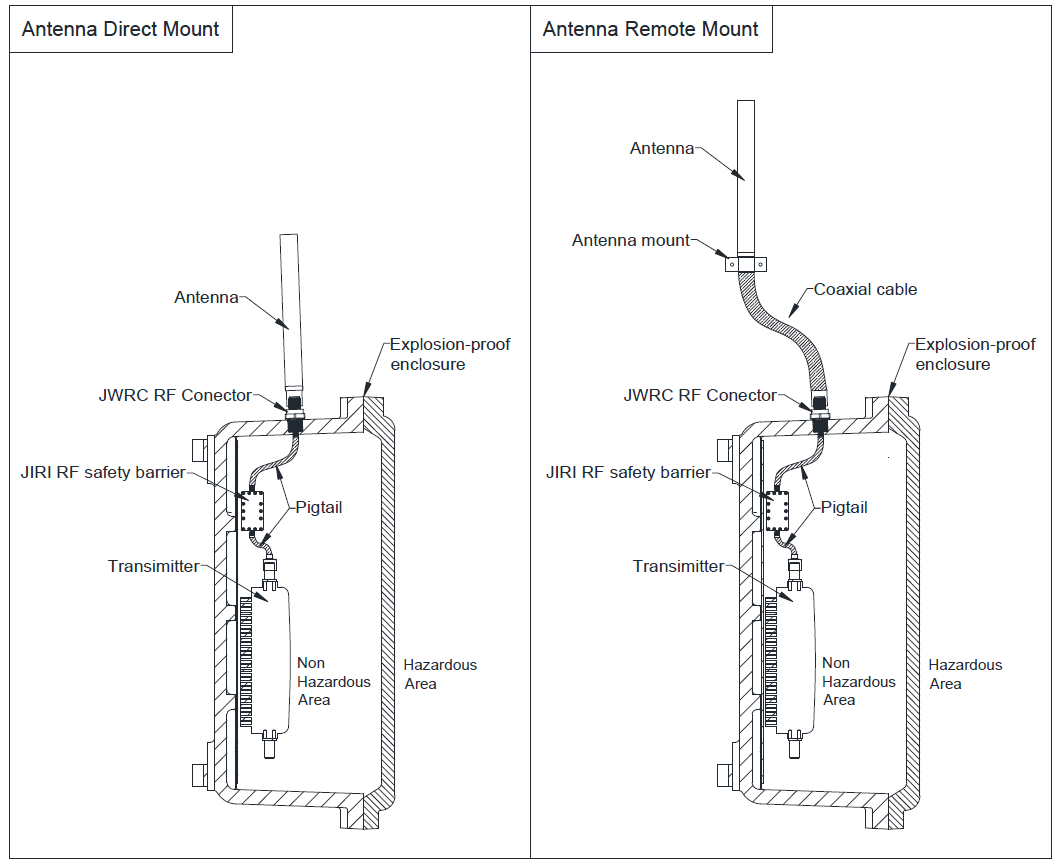

JIRI 结构图.png

规格

✽ 模型

JWRC

✽ 产品描述

防爆射频连接器

✽ 保护类型

“db” and/ or “tb”
✽ 证明

29_content_1600410601929787 2.jpg I M2 Ex db I Mb

29_content_1600410601929787 2.jpg II 2 G Ex db IIC T* Gb

29_content_1600410601929787 2.jpg II 2 D Ex tb IIIC T** Db

T*: T6: -60 °C to +80 °C, T5: -60 °C to +95 °C, T4: -60 °C to +125 °C

T**: T80 °C: -60 °C to +80 °C, T95°C: -60 °C to +95 °C, T125 °C: -60 °C to +125 °C

✽ 标准

IEC 60079-0:2017 IEC 60079-1:2014-06 IEC 60079-31:2013

EN IEC 60079-0:2018 EN 60079-1:2014 EN 60079-31:2014

✽ 环境温度

-60 °C至+125 °C

✽ 入口保护

IP66 and IP68 (1.0米, 1小时)

✽ 板材材质

SS316L

✽ 相对湿度

0 to 95%, 无冷凝

✽ 阻抗

50Ω

✽ 评级

Um≤253Vr.m.s, I≤ 3A

✽ 频率范围

DC-6Ghz

✽ 典型插入损耗

最大 0.3 dB (DC-3GHz); 最大 0.5 dB (3-6GHz)

✽ 尺寸(典型版本)

54.0mm x φ26.0mm

✽ 重量(典型版本)

约112g

✽ 螺纹类型

M20 x 1.5
